Etes-vous prêt pour mesurer et explorer l’air que vous respirez grâce à votre micro-capteur et à l’application smartphone ? Voici quelques étapes simples à suivre pour bénéficier d’une expérience complète.
Téléchargez l'application Captothèque
Téléchargez l'application Captothèque sur le Play Store de google dans le cas d'un smartphone Android, ou sur l'appstore si vous possédez un Iphone. Scannez le QR code ci-contre ou cliquez sur les liens ci-dessous pour trouver votre application
Android
Télécharger sur le Google Play Store
Iphone
Télécharger sur l'App Store
Lancez l’application Captothèque et connectez-vous
Assurez-vous d’avoir accès à internet. Lancez l'application Captothèque sur votre smartphone et connectez-vous en renseignant les identifiants (adresse mail et mot de passe) choisis lors de votre inscription sur la plateforme Captothèque. Vous êtes maintenant connecté au service.
Allumez votre micro-capteur
Allumez votre capteur en pressant le bouton en bas du capteur. La LED de contrôle s’allume en vert. Votre capteur est alors prêt à être associé !
Mesurer votre air et enregistrez votre mesure
L’enregistrement de votre mesure démarre ! Baladez-vous et mesurez ce que voulez, ou suivez les instructions de la mission ou du challenge.
Pour terminer votre mesure, cliquez sur « terminer » en bas de l'écran. Renseignez-bien le titre de votre session et les tags qui permettront de caractériser votre mesure. Votre session est automatiquement synchronisée si vous avez un accès internet ! Vous pouvez la consulter, ainsi que celles des autres expérimentateurs, sur la plateforme web de la Captothèque.
Quelques recommandations
- Chargez votre micro-capteur régulièrement et suffisamment.
- Utilisez la 4G ou un accès Wifi pour synchroniser vos données avec la plateforme web.
- Faites une nouvelle session lorsque vous changer d’environnement ou de source.
- Pensez à nommer et à qualifier vos sessions de façon compréhensive.
- Faites des sessions de mesure courtes, de 5 min à 1h par exemple.
A ne pas faire !
- Evitez de placer le micro-capteur directement à la source de pollution, cela risque de l’encrasser définitivement !
- Ne laissez pas le micro-capteur dans une pièce humide ou sous la pluie (risque de corrosion de l’électronique).
- Gardez l’entrée et la sortie d’air libres de toutes obstructions lorsque vous mesurez.
Les micro-capteurs de mesure de la qualité de l'air et le dispositif Captothèques sont des outils formidables pour explorer la qualité de l'air et ses phénomènes. Ils vous permettent de récolter librement des données indicatives de mesure pour estimer votre exposition à la pollution. Néammoins quelques recommandations sont nécessaire pour utiliser au mieu le micro-capteur.
Pensez à activer la géolocalisation sur votre smartphone
Pour géolocaliser vos mesures, la fonction de géolocalisation doit être activée sur votre téléphone. Pensez-y ! Vous aurez la possibilité, dans l'application, de ne pas partager cette géolocalisation avec la communauté si vous souhaitez la garder privée.
Chargez votre micro-capteur régulièrement et suffisamment
Le micro-capteur Mobi foncionne sur batteries, pour que vous puissiez l'utiliser en mobilité. L'autonomie de la batterie est annoncé de 17h en pleine charge. Mais rien de plus frustrant de voir sa mesure arrétée à cause d'une batterie faible ! Ainsi pensez à le charger régulièrement.
La batterie se charge via le port USB-C, qui peut également être utilisé pour alimenter directement le Mobi. L'indicateur de charge de la batterie est vert fixe lorsque le Mobi est en charge et s'éteint lorsqu'il est complètement chargé ou débranché.
Faites des sessions de mesures ciblées, pour analyser une activité ou un phénomène particulier
Le micro-capteur Mobi n'est pas destiné a être allumé toute la journée, pour explorer la qualité de l'air en continu. Utiliser le pour analyser votre exposition et les phénomènes dans des contextes particuliers : Trajet à vélo, en voiture, cuisine, allumage de votre cheminé, balade à pied, randonnée, dans votre bureau ou atelier de travail... Nous recommandons des sessions de mesures de 3 min à 3h !
Idéalement, faites une nouvelle session lorsque vous changer d’environnement, par exemple lorsque vous passer d'un contexte intérieur à extérieur. Sinon, n'hésitez pas à mettre une observations sur votre mesure à ce moment là.
Pensez à mettre des observations sur vos mesures !
Comme mentionné, vous pouvez dans l'application, lorsque vous réalisez une session de mesure, mettre une observation. Si vous voyez un évènement ou réalisez une action particulière, pensez à le mentionner en observation. Cette observation se retrouvera ensuite sur le graphique une fois la mesure téléchargée sur la plateforme.
Pensez à nommer et à qualifier vos sessions de façon compréhensive
Le titre de votre session de mesure est la principale façon de montrer aux autres utilisateurs le but et le contexte de votre sessions de mesure. Soignez le ! Nous vous conseillons de mentionner un maximum d'élément de contexte, par exemple :
Trajet à vélo domicile-travail, le matin
Gardez l’entrée et la sortie d’air libres de toutes obstructions lorsque vous mesurez.
Les entrées et sorties d'air, sorte de grille situées en dessous de votre micro-capteur, sont les orifices par lesquelles est aspiré l'air pour être ensuite analysé, puis expulsé. Si vous bouchez ces entrées, votre mesures risque d'être érronée. Par exemple, pendant que vous mesurez, ne le gardez pas dans votre poche ou votre sac !
Evitez de placer le micro-capteur directement à la source de pollution, cela risque de l’encrasser définitivement !
La proximité directe des entrées d'air avec une source de pollution peut encrasser définitivement le module qui permet d'estimer les particules fines présentent dans l'air. Pour bien le placer pendant vos mesure, considérez votre micro-capteur le comme un "nez" : placer le à correct distance d'une source, comme si c'était vous. En fonction des contextes, à 1m par exemple, le micro-capteur, relativement sensible, captera déjà la pollution émise par la source !
Ne laissez pas le micro-capteur dans une pièce humide ou sous la pluie.
L'humidité extrème ou l'eau peut avoir deux actions sur votre micro-capteur : l'endommager et/ou fausser la mesure. Faite notamment attention de bien protéger les entrées et sorties d'air en cas de pluie. Eviter également les contextes extrèmement humide, comme placer votre capteur juste au dessus d'une casserole d'eau en ébullition.
A venir

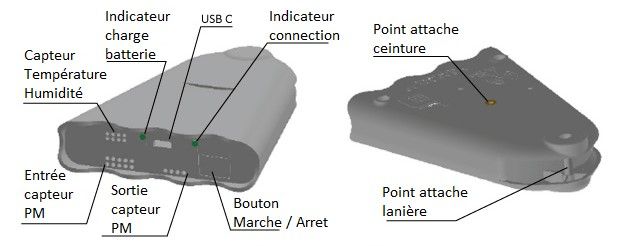

Le Mobi v1 est un micro-capteur qui permet de mesurer les niveaux de particules fines en temps réel et en mobilité (une donnée toutes les secondes). Associé à un téléphone, emportez-le partout et identifiez les concentrations en particules fines de l'air que vous respirez!
Carte d’identité du MOBI v1
Le Mobi v1 utilise la 2e version d'un dispositif développé par l'ONG américaine Habitat Map, l'Airbeam2. C'est un objet connecté qui vous permet, grâce à une connexion bluetooth, de récolter des données de qualité de l'air en temps réel sur un téléphone portable. Depuis l'application Captothèque, disponible gratuitement sur le google play store, vous pourrez visualiser les données en temps réel, les enregistrer et les partager avec la communauté sur la plateforme web!
Caractéristiques
Modèle: Airbeam
Poids: 140 g
Capteur de particules: Plantower PMS7003
Bluetooth: Nova MDCS42, Version 2.1+EDR
Wifi: Espressif ESP8266-ESP-12S, 2.4 GHz
Que mesure le MOBI v1 ?
Le Mobi v1 est un microcapteur permettant la mesure des particules en suspension (ou particules fines) dans l’air ambiant. Les PM correspondent à des particules sous formes solides ou liquides en suspension dans l’air. Du fait de leur taille réduite, elles peuvent pénétrer dans l’organisme et provoquer potentiellement des effets néfastes sur la santé, tel que l’irritation des voies respiratoires ou l’altération des fonctions respiratoires dans leur ensemble (Pour en savoir plus sur les particules fines).
Le Mobi v1 permet d’estimer les concentrations en particules fines classées suivant leurs tailles.
PM1 = particules inférieures à 1 micron (1µm = 10-6m)
PM2.5 = particules inférieures à 2,5 microns
PM10 = particules inférieures à 10 microns
Le résultat de la mesure de particules présente dans l’atmosphère est exprimé en concentration [µg/m3] (= masse de particules par unité de volume d’air).
Comment sont faites les mesures ?

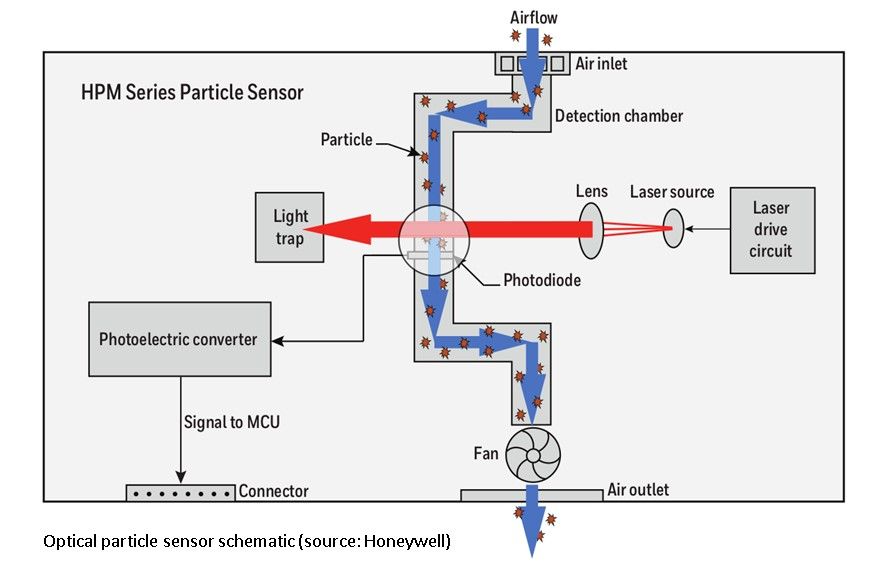

Pour compter les particules, le Mobi v1 utilise une méthode de mesure optique basée sur une technologie de laser. Un ventilateur permet de faire entrer l’air extérieur et de l’entrainer à travers une chambre de détection. Cet air, pouvant contenir des particules fines, passe devant le faisceau d’un laser qui va être intercepté par les particules. Un photodétecteur (diode) mesure la différence entre la lumière envoyée et la lumière dispersée par les particules (baisse de l’intensité lumineuse) et compte leur nombre par plages de taille. Le signal électrique de la photodiode est alors transmis à un microcontrôleur qui traite la donnée en temps réel : connaissant le débit du ventilateur et le diamètre de la section, on peut déterminer un nombre de particules, puis une concentration selon les gammes de taille à l’aide d’un algorithme.
Différence entre la mesure réglementaire et la mesure par micro-capteur
Il est important d'avoir en tête que les mesures réalisées à l’aide de micro-capteurs ne sont pas les mêmes que celles réalisées à l’aide de stations de mesures réglementaire ou d’analyses en laboratoire.
La mesure réglementaire est basée sur une pesée des particules et retourne une concentration par unité de volume [µg/m3]. Les micro-capteurs de particules actuels de la Captothèque (MOBI et FIXI) sont basés sur une mesure optique qui comptent les particules à partir de la déviation d'un faisceau laser. Le signal est ensuite converti en masse en assumant un facteur de conversion nombre/masse.
Pour simplifier et illustrer la différence entre ces deux types de mesure, une analogie avec le poids d’un groupe de personne dans un ascenseur peut être établie :
Dans le cas de la mesure réglementaire on pèse le poids total du groupe de personne ou chaque individu un par un. Dans le cas de la mesure optique par micro-capteur, on compte les personnes présentent dans l’ascenseur puis on assume que le poids moyen de chacun est de 65kg. Mais si dans l’ascenseur se trouvent seulement des adultes ou seulement des enfants, le poids de l’ensemble du groupe sera forcément différent.
C’est la même chose pour les particules. Suivant la composition chimique, certaines ont un poids plus léger que d’autres. Il est donc normal d’avoir un écart entre les mesures issues d’un micro-capteur et celle issue d’un analyseur homologué.
Ainsi, les micro-capteurs permettent d’obtenir une concentration massique en particules fines dans l’air ambiant indicative et en temps réel mais n’informent en aucun cas sur une valeur référentielle ni sur la nature chimique des molécules qui peut être très variée et déterminée uniquement à l’aide d’analyses chimiques poussées.
Limite de détection et de quantification
En termes de limite de détection/quantification (correspondant à la concentration minimum à partir de laquelle le capteur est capable de détecter et de compter les particules dans l’air), lorsque les capteurs sont neufs, il est possible d’atteindre des seuils de détection de l’ordre de 1 µg/m3. Cependant, avec l’usage et le temps, le détecteur optique de ces capteurs à tendance à s’encrasser, pouvant entrainer une dérive de la mesure. Il est donc important de veiller à limiter l’encrassement du système de mesure (ex : éviter de le placer au niveau des émissions directes de fumées) et à l’intercomparer régulièrement (travail effectué par Atmo-AuRA).
Ce type de capteur est ainsi adapté au diagnostic instantané et qualitatif. L’idée est d’évaluer, non pas une mesure ultraprécise, mais plutôt l’évolution dynamique en temps réel de la pollution en particules avec néanmoins un bon niveau de fiabilité et de précision. Distribués en grand nombre sur le terrain, ils peuvent ainsi aider à une meilleure compréhension des émissions de particules et de leur dynamique spatio-temporelle. Ainsi, cette mesure complète mais ne se substitue en aucun cas à la prévision journalière de qualité de l’air fournir par Atmo AuRA basée sur la mesure de trois polluants à l’aide d’outils d’analyse différents.
Pour plus d’info sur les indices de qualité de l’air fournit par ATMO : https://www.atmo-auvergnerhonealpes.fr/article/indices-de-qualite-de-lair.
Le Fixi v1 est un micro-capteur permettant la mesure stationnaire des particules en suspension (ou particules fines) dans l’air ambiant. Les mesures sont réalisées en continu (une donnée toutes les 150 secondes), ce qui permet de connaître les variations des concentrations à une échelle de temps très fine.
Carte d’identité du FIXI v1
Poids: 400 g
Capteur de particules: Plantower PMS7003
Sonde de température et hygrométrie : DHT22
Micro-contrôlleur: NodeMCU ESP8266

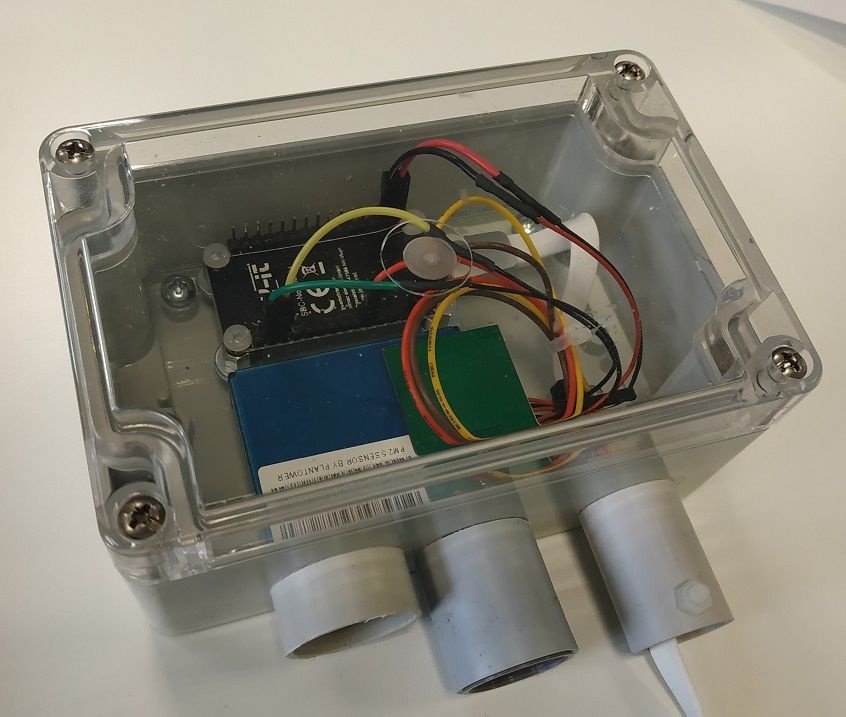

Le fixi v1 est une micro-station fabriquée chez Atmo Auvergne-Rhône-Alpes. Il est basé sur le système Open source sensor.community, élaboré par le OK Lab de Stuttgart, dans le cadre du projet « Code for Germany ». Les informations concernant ce projet de mesures citoyennes sont disponibles sur le site sensor.community/fr
Le Fixi est composé de plusieurs éléments électroniques dont les plus essentiels sont:
- Un microcontrôleur (nodeMCU ESP8266) qui est le « cerveau » de la station. Il contient les instructions sous forme d’un code (ou firmware) qui pilote le capteur pour la réalisation des mesures et leur transfert en wifi vers un (ou plusieurs) serveurs de données.
- Un capteur de particules fines (ou sensor). Le capteur de particules choisi pour cette version du Fixi est le Plantower PM7003, le même que celui présent dans les micro-capteurs Mobi.
- Une sonde de température et d’humidité relative (DHT22). Pour le moment, ces données de température et d'humidité relative ne sont pas visualisables sur la plateforme mais nous travaillons pour pouvoir les intégrer prochainement.
Que mesure le FIXI v1 ?
Le Mobi v1 est un microcapteur permettant la mesure des particules en suspension (ou particules fines) dans l’air ambiant. Les PM correspondent à des particules sous formes solides ou liquides en suspension dans l’air. Du fait de leur taille réduite, elles peuvent pénétrer dans l’organisme et provoquer potentiellement des effets néfastes sur la santé, tel que l’irritation des voies respiratoires ou l’altération des fonctions respiratoires dans leur ensemble (Pour en savoir plus sur les particules fines).
Le Fixi v1 permet d’estimer les concentrations en particules fines classées suivant leurs tailles.
PM1 = particules inférieures à 1 micron (1µm = 10-6m)
PM2.5 = particules inférieures à 2,5 microns
PM10 = particules inférieures à 10 microns
Important: A l'inverse du Mobi (qui mesure les PM toutes les secondes), le Fixi réalise une mesure toutes les 150 secondes: 10 secondes de mesure - Calcul de la moyenne - Envoi de la donnée au serveur - Pause.
Le résultat de la mesure de particules présente dans l’atmosphère est exprimé en concentration [µg/m3] (= masse de particules par unité de volume d’air).
Contraintes techniques
Pour pouvoir fonctionner et transmettre ses données, le Fixi doit être branché électriquement (alimentation USB 5V) et connectée en wifi à internet. Une fois la station correctement configurée sur un réseau wifi, ses données transitent automatiquement par la box vers les serveurs d’ATMO Auvergne Rhône Alpes. Il est possible de les transférer également sur les serveurs officiels de sensor.community.
Pour avoir plus de détails sur la mise en fonctionnement du Fixi: Comment faire fonctionner mon Fixi?
Installez et branchez votre Fixi
Installez votre fixi selon les recommandations formulées plus bas. Branchez ensuite votre Fixi à une prise électrique.
Configurez votre fixi
Allez dans les paramètres wifi de votre téléphone et connectez-vous au wifi airRohr-NUMERO-DE-VOTRE-FIXI. Une fois connecté, votre téléphone ouvrira automatiquement une page internet. Si cela n’est pas le cas, cliquez sur le bouton suivant
Accédez à la page de configurationConnectez votre Fixi au réseau
Sélectionnez dans la page votre réseau wifi et renseignez le mot de passe. Validez en cliquant sur enregistrer en bas de la page. Attendez 30 secondes, puis débranchez et rebranchez l’appareil.
Créez votre session de mesure !
Retournez dans l'application et créez une session de mesure, pour déclarer votre Fixi à la plateforme Captothèque.
Quelques recommandations
- ...
A ne pas faire !
- ...
Comment, et où, installer mon micro-capteur ?
Où installer votre micro-capteur ?
Afin de représenter les niveaux de fond de qualité de l’air, votre micro-capteur doit être placé dans un environnement éloigné (5m minimum) de sources directes de particules (zone fumeurs, cheminée, sol sablonneux ou en chantier, sortie de VMC, route passante, parking fréquenté etc.).
Dans la mesure du possible, le micro-capteur doit être installé sur un emplacement abrité du soleil. Lorsque vous avez déterminé l’emplacement de votre micro-capteur, assurez-vous que la zone soit couverte par le réseau WIFI, avec votre téléphone portable.
Afin d’assurer la bonne ventilation de l’air au niveau du capteur et donc une bonne représentativité des mesures, le micro-capteur doit être installé à une distance minimale d’1m de tout obstacle. la hauteur idéale d’installation par rapport au sol se situe entre 1m et 6m. Les tubes d’entrée d’air doivent être dirigés vers le sol.
Comment fixer votre micro-capteur ?
La micro-station est équipée de 2 crochets permettant une installation simplifiée dans diverses configurations en utilisant des vis, des colliers rilsan ou de la ficelle suffisamment solide. Les points d’accroches privilégiés sont les murs, poteaux, et poutres, volets, barrières ou encore rembardes.
Comment brancher votre micro-capteur ?
Pour fonctionner, le micro-capteur doit être branché électriquement en continu. Il faut disposer d’une prise électrique en extérieur ou prévoir un passage pour le câble d’alimentation (aération, fenêtre etc.). Le câble d’alimentation fourni est plat (permettant son passage dans une fenêtre) et d’une longueur de 2m (une rallonge électrique peut-être également fournie si besoin).
Transmission des données
Le réseau WIFI devra rester actif en permanence durant toute la période de mesure pour permettre l’acquisition des données en continu. Reportez-vous aux instructions en page 1 pour connectez votre micro-capteur au réseau wifi.
Débrancher et rebrancher le fixi
Débrancher et rebrancher le fixi, puis attendez 150sec. Vérifiez sur la Captothèque, dans l'onglet Mes mesures, si votre Fixi remonte de la donnée.
Si ce n'est pas le cas, passez à l'étape suivante.
Vérifiez que la prise est bien fonctionnelle
Si votre Fixi est branché mais ne semble pas remonter de données, rapprochez vous de votre Fixi branché, et tendez l'oreille. Vous devez entendre un léger bruit de ventilateur. Si ce n'est pas le cas, vérifiez que la prise est bien fonctionnelle en branchant un autre appareil dessus.
L'autre appareil est-il alimenté ? Si oui, il se peut que votre Fixi soit défectueux. Dans ce cas, contacter l'équipe Captothèque.
Contacter l'équipe Captothèque
Si l'autre appareil n'est pas alimenté, votre prise n'est pas fonctionnel. Branchez alors votre Fixi sur une autre prise.
Vérifiez votre réseau WIFI
Si votre Fixi est bien alimenté électriquement, vérifiez votre connexion wifi. Votre wifi est-il fonctionnel ? Si oui, passez à l'étape suivante. Si non, réactivez votre WIFI
Vérifiez la connexion de votre FIXI au réseau WIFI
Si votre WIFI est fonctionnel, vérifier la connexion de votre FIXI à votre réseau WIFI. Pour cela, débranchez d'abord votre FIXI. Rebranchez le, et regardez les réseaux wifi disponibles sur votre pc ou votre téléphone.
Si un réseau airRohr-NUMERO-DE-VOTRE-FIXI apparait, c’est que le capteur n’est pas connecté à votre réseau WIFI.
Dans ce cas, suivez la procédure décrite dans Comment faire fonctionner mon Fixi ?
Autres problèmes connus
Je n'arrive pas à connecter mon FIXI à mon réseau WIFI.
Tout d'abord, suivez les étapes de la procédure décrite dans Comment faire fonctionner mon Fixi ?
Si vous n'arrivez toujours pas à brancher le FIXI à votre réseau WIFI, il se peut que la configuration de votre réseau ne permette pas la connexion de l’appareil.
Vérifiez d'abord que votre réseau WIFI émet sur une fréquence de 2.4 Ghz. Le cas échéant, connectez votre FIXI sur votre WIFI à la fréquence 2.4 Ghz.
Pour tout autre problème, si vous êtes en entreprise ou sur un réseau WIFI partagé, contactez votre administrateur réseau.
Si vous êtes à domicile, Il faudra alors modifier la configuration directement sur la page de configuration de votre box internet. Dans ce cas, contacter l'équipe Captothèque.
Mon FIXI remonte des données par intermittence
Si en analysant votre session de mesure FIXI, vous remarquez que votre FIXI ne remonte pas des données en continu, il se peut que votre réseau WIFI cesse de fonctionner pendant une période de temps.

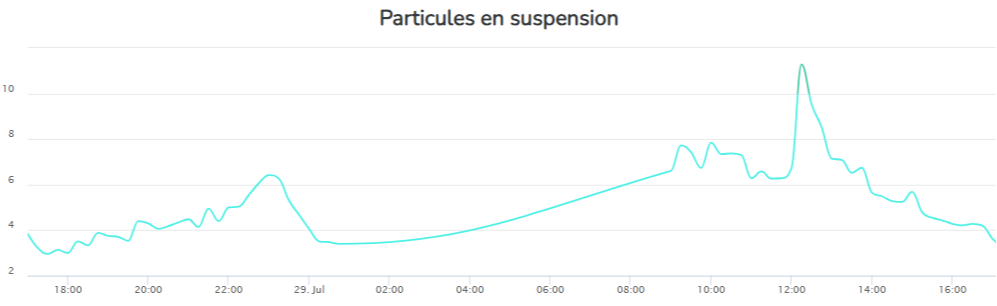

Exemple d'un fixi qui n'a pas remonté de données pendant la nuit, suite à une coupure de WIFI
Par exemple, si vous éteignez votre box internet la nuit, votre réseau FIXI n'est plus fonctionnel, et votre FIXI ne pourra pas remonter de donnée, tant que le WIFI de votre box internet n'est pas réactivé.
Mon Fixi ne remonte pas toutes les données de température, humidité et qualité de l'air
Il se peut que votre Fixi remonte bien des données de température et d'humidité mais pas de données de qualité de l'air (PM2.5)
